项目简介

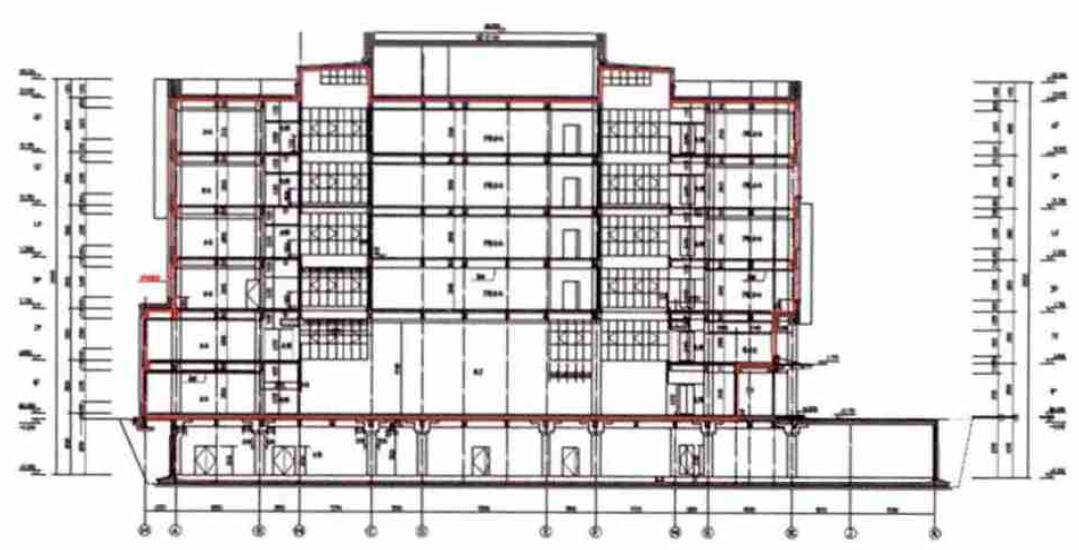

中德被动式低能耗建筑示范房（河北省建筑科技研发中心科研楼）位于石家庄市槐安西路河北省建筑科技研发中心院内西南侧。本工程总建筑面积14527.17㎡，占地面积2100.55㎡，地上建筑面积12362.3m2，地下建筑面积2164.87m2。地下一层，地上六层，建筑高度23.55m，混凝土框架结构，建筑设计抗震设防烈度6度。建筑主要功能：地下一层为车库、设备用房；地上一至六层主要为建筑节能新技术展示、节能技术研发及试验、办公及小型会议等。地上一至六层按被动式低能耗建筑标准进行设计、施工及验收。
此项目是住房和城乡建设部2012年国际技术合作项目，也是国内首家采用德国被动式低能耗建筑标准建设的公共建筑。该项目于2014年12月竣工，并获得三星级绿色建筑设计评价标识，德国被动式低能耗建筑标识。
高性能围护结构
围护结构做法：
外墙1:300mm厚钢筋混凝土+220mm厚石墨聚苯板保温，K≤0.138W/（㎡·K）；外墙2:200mm厚加气混凝土砌块+220mm厚石墨聚苯板保温，K≤0.127W/（㎡·K）；屋面：100mm厚钢筋混凝土楼板+220mm厚石墨聚苯板保温，K≤0.137W/（㎡·k）；底面接触室外空气的架空或外挑楼板：100mm厚钢筋混凝土板+220mm厚石墨聚苯板保温，K≤0.140W/（㎡·k）；
地下室顶板：120mm厚钢筋混凝土楼板+220mm厚石墨聚苯板，K≤0.139W/（㎡·K）；外窗：玻璃采用Low-E玻璃中空加真空三层（6mmLow-E+12A+5mm+0.15V+5mm），窗框采用多腔塑钢或铝木复合技术框料，综合传热系数K≤0.8W/（㎡·K）；幕墙： 高透光Low-e中空、真空玻璃窗(8mm+12A+Lowe5mm+0.15V+5mm)，K≤0.8W/（㎡·K）；外门：专用被动门（成品），K≤1.0W/（㎡·K）。
可再生能源利用
选用光伏发电技术，安装容量为20KW，发电量大于建筑物总用电量的2%；地埋管地源热泵技术、中水回用技术、雨水回收利用技术、自然通风技术、楼宇智能控制技术、电梯能量回馈技术、变频调速技术等26项绿色节能技术。
冷热源系统
新风系统选用土壤预冷热技术和高效热回收技术，热回收效率达79%。
局部房间用毛细管网辐射供冷供暖技术，提高能源利用率。
能耗数据分析
本项目空调面积为12362.3㎡，一次能源总消耗为107.85kWh/(㎡a)，远小于被动式低能耗建筑能耗限值120kWh/(㎡a)。此能耗监测期为本项目建成后运行初期，制冷、制热、新风运行时间偏长，夏季热泵机组运行时间为6:30~22:50共16.3h，新风机组运行时间为6:20~22:50共16.5h；冬季热泵机组运行时间为6:30~21:00共14.5h，新风机组运行时间为6:20~21:00共14.7h。而正常运行时间应为：热泵机组8:00~17:00共9h，新风机组8:00~17:0
项目影响
中德被动式低能耗建筑示范房通过仿真模拟计算，节能率约为90%（与20世纪80年代同类建筑相比）。与现有节能50%的公共建筑相比，年可节约运行电费约60万元，年节约标煤约224吨，同时减少CO2排放约596吨。项目所采用的26项绿色节能技术，均将在中德被动式低能耗建筑示范工程中得以应用，为绿色节能技术在河北省大力推广应用奠定了理论与实践基础，起到了良好的示范作用。
